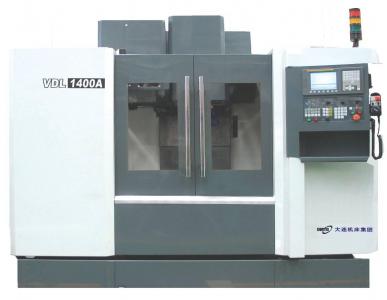

VDL1400A立式加工中心
发布时间: 2015-09-01 15:58
VDL系列立式加工中心是大连机床集团公司引进先进技术生产的新一代数控机床，不仅适用于板类、盘类、壳体类、精密零件的加工，而且适用于模具加工。机床带有全封闭式防护罩，冷却液喷淋系统、自动排屑装置、手动喷枪及便携式手动操作装置。零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
|
型 号
|
VDL1000
|
VDL1200
|
VDL1300
|
VDL1400A
|
|
工作台规格(长×宽) (mm)
|
1120×560
|
1220×620
|
1300×560
|
1450×620
|
|
工作台较大载重 (kg)
|
750
|
1200
|
750
|
1200
|
|
T型槽（槽数×槽宽×槽距） (mm)
|
5×18×100
|
|
X坐标行程 (mm)
|
1020
|
1200
|
1270
|
1400
|
|
Y坐标行程 (mm)
|
560
|
600
|
560
|
600
|
|
Z坐标行程 (mm)
|
600
|
675
|
600
|
675
|
|
主轴中心线到立柱导轨面距离 (mm)
|
629
|
660
|
629
|
660
|
|
主轴端面至工作台上平面距离 (mm)
|
135～735
|
100～775
|
135～735
|
100～775
|
|
X、Y、Z切削速度 (mm/min)
|
1～10000
|
|
X、Y、Z快速进给速度 (m/min)
|
24/24/18
|
|
主轴转速范围 (r/min)
|
60～8000
|
45～6000
|
60～8000
|
45～6000
|
|
主轴锥孔
|
No.40 (7:24 )
|
No.50
|
No.40 (7:24 )
|
No.50
|
|
主轴功率 (kW)
|
7.5/11
|
11/15
|
7.5/11
|
11/15
|
|
刀库容量
|
20把(斗笠式) 24把(刀臂式,选配)
|
24把(刀臂式)
|
20把(斗笠式) 24把(刀臂式,选配)
|
24把(刀臂式)
|
|
刀柄
|
BT40
|
BT50
|
BT40
|
BT50
|
|
刀具较大重量 (kg)
|
7
|
15
|
7
|
15
|
|
刀具较大直径/长度 (mm)
|
T20:Φ100/300
|
Φ125/300
|
T20:Φ100/300
|
Φ125/300
|
|
T24:Φ78/300
|
T24:Φ78/300
|
|
换刀时间（刀对刀） (s)
|
T20:6(T24:3)
|
3.5
|
T20:6(T24:3)
|
3.5
|
|
机床轮廓尺寸(L×W×H) (mm)
|
2850×2280×2500
|
2880×2540×2791
|
3100×2280×2500
|
3508×2540×2791
|
|
机床重量 (kg)
|
7000
|
8000
|
7200
|
8000
|
