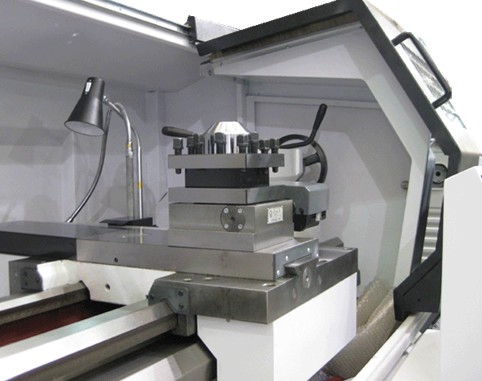

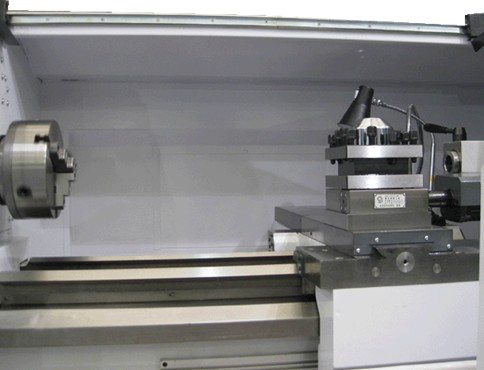

CKD6136i/CKD6150A数控车床
    发布时间: 2015-09-01 16:21
CKD系列机床为纵(Z)、横(X)两坐标控制的数控卧式车床。能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示**性。
CKD6136i/CKD6150A数控车床

项 　　　　目(单位)

CKD6136i

CKD6150
技术规格 床身上较大工件回转直径　　　　　 mm Φ360 Φ500
刀架上较大工件回转直径(非排刀架) mm Φ180 Φ280
较大工件长度　　　　　　　　　 　mm 750/1000 750/1000/1500/2000
较大加工长度　　　　　　　　　　 mm 650/900 680/930/1430/1930
较大车削直径(立式四工位刀架)　　 mm Φ360 Φ500
主轴中心高　　　　　　　　　　　 mm 186 250
床身导轨宽度 　　　　　　　　　　mm 300 400
工件极限重量(只使用卡盘)　　　　 kg 200 300

主传动

主电动机功率　　　　　　　　　　 kW 5.5(变频电机) 7.5(普通电机)
主轴孔直径 　　　　　　　　　　　mm Φ57 Φ52
主轴孔锥度 莫氏6号 莫氏6号
主轴头 A2-6 C6
主轴前端轴承内径　　　　　　　　 mm Φ90 Φ100
主轴转速范围　　　　　　　　　r/min 120～3000(无级变速) 11～1400(22级)
尾座装置 尾座套筒直径　　　　　　　　　　 mm Φ63 Φ75
尾座套筒行程 　　　　　　　　　　mm 130 150
尾座套筒锥孔锥度 莫氏4号 莫氏5号
进给系统 刀架较大行程横向(X)/纵向(Z)　　　mm 230/(660/910) 280/(685/935/1435/1935)
快速进给横向(X)/纵向(Z)　　　mm/min 10000/12000 6000/8000
定位精度横向(X)/纵向(Z)　　　　　mm 0.03/0.04 0.03/0.04
重复定位精度横向(X)/纵向(Z)　　　mm 0.012/0.016 0.012/0.016
刀架装置 刀杆截面　　　　　　　　　　　　 mm 20×20 25×25
重复定位精度 　　　　　　　　　　mm 0.008 0.008
机床外形尺寸及重量 机床外形尺寸 长　　　　　　mm 2300/2550 2580/2830/3330/3830
宽　　　　　　mm 1480 1750
高　　　　　　mm 1520 1620
机床净重　　　　　　　　　　　　 kg 1800/1950 2550/2600/2700/2800
