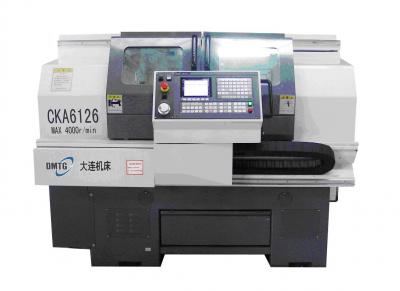

CKA6126/CKA6130精密数控车床
    发布时间: 2015-09-01 16:21
CKA系列数控车床选用FANUC、西门子、华中世纪星、FAGOR、大连数控等国内外知名公司的数控系统，对工件可进行多次重复循环加工。该机床为通用型产品，主要承担各种轴类及盘类零件的半精加工及精加工。可加工内外圆柱面、锥面、端面、切槽、倒角及螺纹、镗孔、铰孔及各种曲线回转体。
CKA6126/CKA6130精密数控车床
项目 机床规格
CKA6126
CKA6130
技术规格
床身上较大工件回转直径　　　 (mm)
260
300
滑板上较大工件回转直径　　　 (mm)
145
较大工件长度　　　　　　　　 (mm)
600
较大加工长度　　　　　　　　 (mm) 500
较大车削直径(立式四工位刀架)( mm)
260
300
主传动
变频电机驱动
无级变速
主电机(变频电机)　　　　　　 (kW)
4
主轴孔直径　　　　　　　　　 (mm)
40
主轴孔锥度
莫氏5号
主轴头
A2-5
主轴前端轴承内径　　　　　　 (mm)
80
主轴转速范围(无级变速)　　(r/min)
40～3500 (恒扭矩区:40～1000;恒功率区: 1000～3500)
尾座装置
尾座套筒直径　　　　　　　　 (mm)
42
尾座套筒行程　　　　　　　　 (mm)
110
尾座套筒锥孔锥度
莫氏3号
进给系统

刀架较大行程　　　　　　　　 (mm)

横向 X 190 　纵向Z 559

滚珠丝杠直径×螺距　　　　　 (mm)

横向 X Φ20×5　纵向Z Φ25×5

横向切削力(连续) 　　　　　　 (N)
横向(X)1200
纵向切削力(连续) 　　　　　　 (N)
纵向(Z)2400
横向快速进给　　　　　　 (mm/min)
4000
纵向快速进给　　　　　　 (mm/min)
5000

定位精度 　　　　　　　　　　(mm)

横向(X)0.03 纵向(Z)0.04

反向偏差 　　　　　　　　　　(mm)

横向(X)0.013 纵向(Z)0.02

重复定位精度　　　　　　　　 (mm)

横向(X)0.012 纵向(Z)0.016
工件加工精度
IT6～ IT7
工件表面粗糙度
Ra1.6
刀架装置
标准配置
电动立式四位刀架
刀杆截面 　　　　　　　　　　(mm)
16×16
重复定位精度　　　　　　　　 (mm)
0.008
特殊选择配置
直排刀架
CNC控制系统
控制系统
FANUC0i-Mate-TD
X/Z轴交流伺服电机
功率kW：X0.5/Z0.75 扭矩Nm：X2/Z4
电源装置
电源形式
交流三相/380 V±10% /50Hz±2Hz
用电容量　　　　　　　　　　 (kW)
12
冷却系统
水箱容积　　　　　　　　　　　(L)
20
冷却泵电机功率 　　　　　　　 (W)
120
冷却泵流量 　　　　　　　 (L/min)
25
机床外形尺寸及重量 机床外形尺寸(长×宽×高)　　 (mm)
1790×1520×1450
1790×1520×1470
机床净重　　　　　　　　　　 (kg)
1000
1030
